Armario para equipos resistente al calor para hornos industriales
Para alojar los hornos industriales del cliente final, Panel Built creó más de 400 paneles resistentes al calor, cada uno de ellos construido según especificaciones exactas y claramente etiquetado para facilitar su colocación.
La altura de los paneles oscilaba entre 7 y 9 pies, con un grosor uniforme de 3,75 pulgadas.

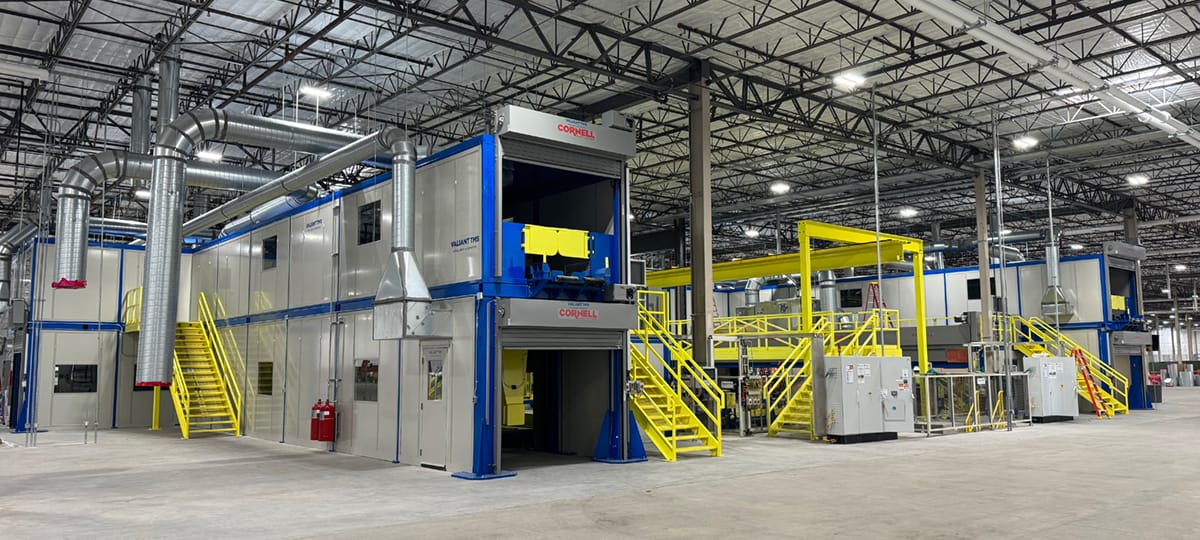

Valiant Machine & Tool se enfrentaba a un duro reto: el cerramiento de enormes hornos industriales que generan un calor extremo. El cerramiento no sólo tenía que mantener seguras y cómodas las zonas circundantes, sino que también debía integrarse en una estructura de acero ya existente. Para un proyecto de esta envergadura, se asociaron con Panel Built, un fabricante con décadas de experiencia en la creación de estructuras modulares a medida.
El desafío
Para alojar los hornos industriales del cliente final, el armario modular tenía que soportar un calor intenso y encajar perfectamente en el diseño estructural de las instalaciones. Para ello fue necesario diseñar y fabricar más de 400 paneles resistentes al calor, cada uno de ellos construido según especificaciones exactas y claramente etiquetado para facilitar su colocación. Estos componentes también debían enviarse en lotes coordinados para apoyar un programa de instalación por fases diseñado para minimizar las interrupciones de la producción.
La solución
Paneles a medida para entornos muy calurosos
Los ensamblajes de las paredes comprendían paredes interiores de clase A, construidas con acero galvanizado estucado de calibre 26 en ambas caras. Los revestimientos de acero, acabados en gris tórtola, se laminaron con un núcleo de lana mineral Conrock 60, que proporciona resistencia a las altas temperaturas junto con un valor R de 13 y una clasificación STC de 32. Las extrusiones se pintaron de un azul personalizado para combinar con la estética de la marca del cliente. Las extrusiones se pintaron de un azul personalizado para que coincidiera con la estética de la marca del cliente.
La altura de los paneles oscilaba entre 7 y 9 pies, con un grosor uniforme de33/4 pulgadas. El núcleo de lana mineral ofrecía una baja absorción de agua y un rendimiento estructural constante, con una resistencia al cizallamiento en plano de entre 18 y 22 PSI y un módulo de cizallamiento de entre 280 y 320 PSI.

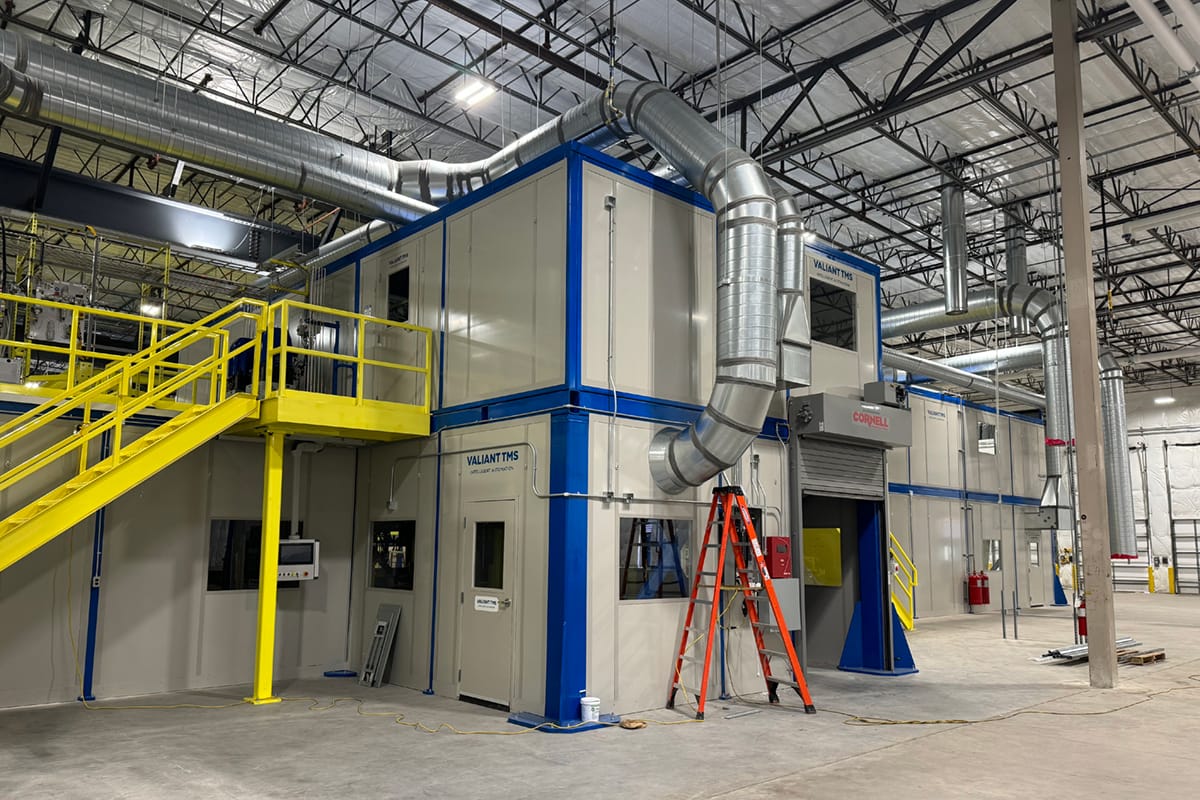

Puertas y ventanas integradas en el sistema
El cerramiento contaba con doce puertas de acero aisladas, cada una de 36 pulgadas de ancho y 84 pulgadas de alto, con una inserción de vidrio templado de seguridad de 1/8 de pulgada. Construidas con acero galvanizado en caliente de calibre 20, las puertas estaban reforzadas con canales de calibre 16 y equipadas con listones, umbrales, burletes y manivelas de cromo satinado con llave. Las barras antipánico interiores permitían una salida rápida, mientras que la ausencia de manillas exteriores mantenía la seguridad del acceso.
La visibilidad de los recintos procedía de cuarenta ventanales fijos, cada uno de ellos integrado en el sistema de paneles de pared como parte integral que no se abría. Los marcos se pintaron a juego y el acristalamiento era de vidrio templado de seguridad transparente de 1/4 de pulgada.
Fabricación y entrega
Para cumplir los plazos del cliente y minimizar las interrupciones en las obras, el proyecto se organizó en cuatro fases de envío cuidadosamente planificadas. Cada envío se embaló y etiquetó, lo que permitió a los instaladores descargar, encaminar y colocar los paneles rápidamente y con una manipulación mínima. El embalaje de protección garantizó que los componentes llegaran en excelentes condiciones, tanto si se entregaban en las instalaciones de Valiant en Windsor, Ontario, como si se entregaban directamente al cliente final en Houston, Texas.
El resultado
Cada componente de la caja se diseñó para funcionar en un entorno industrial de altas temperaturas. El núcleo de lana mineral mantiene la estabilidad a temperaturas extremas, y los revestimientos de acero ofrecen durabilidad a largo plazo. Con paneles, puertas y ventanas incorporados, el cerramiento se integra perfectamente en la estructura existente y refleja la estética de la marca del cliente.
Entregado según las especificaciones y de acuerdo con el plan de instalación por fases, el proyecto demostró la solidez de la colaboración entre Valiant Machine & Tool y Panel Built. El éxito de esta construcción ha dado lugar a otras colaboraciones, cada una de ellas con soluciones fiables y de alto rendimiento para aplicaciones industriales exigentes.
